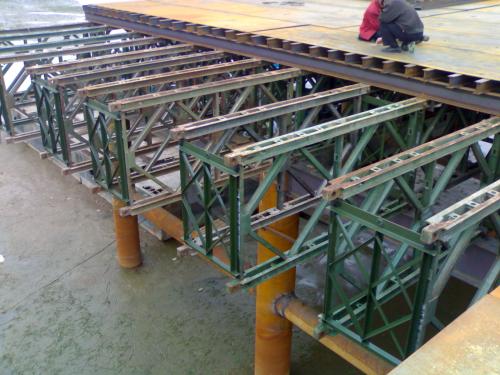

貝雷梁是世界上受歡迎，使用廣泛的橋梁之一。具有結構簡單，運輸方便，架設快，易分解的特點。同時具有承載力大，結構剛度強，疲勞壽命長的優點。它可以根據實際需要的不同跨度，形成各種類型，各種用途的臨時橋梁，應急橋梁和固定橋梁，具有部件少，重量輕，成本低的特點。貝雷梁由眾多的系統構成，下面杭州貝雷梁出租公司帶大家了解一下：



　　5.1.1、 底模系統 



　　底模系統由前下橫梁、后下橫梁、縱梁等組成。前下橫梁和后下橫梁均由兩根2I40工字鋼組成，底模縱梁采用5.5米長的10根槽鋼，上鋪[8槽鋼做分配梁，面板為6mm厚的鋼板。



　　 5.1.2、貝雷梁主承重系統 



　　 主承重系統由貝雷片、前橫梁、后橫梁組成。主縱桁梁是掛籃的主要承重結構，由單層300*150cm軍用貝雷桁片組成，貝雷桁片采用3片加強型為一組，兩組貝雷桁片組成掛籃主縱桁梁。前吊梁由2I40工字鋼組成，后錨梁由2[32槽鋼組成。



　　5.1.3、 掛籃結構類型   



　　掛籃由主承重系統、底模系統、內外模板系統、懸吊系統、錨固系統及行走系統組成。



　　5.1.4、懸吊系統



　　懸吊系統由ФL32精軋螺紋鋼吊桿、螺帽、扁擔梁及千斤頂等組成。 



　　 5.1.5、內外模系統 



　　 內外模系統分為側模和內模。側模骨架采用[14槽鋼、[12槽鋼和[8槽鋼，面板為5mm厚的鋼板。安裝側模滑道軸承位置位于側模重心，采用雙榀槽鋼，各片骨架之間用槽鋼連接成整體。側模骨架高度為5.9米，面板高度為5.5米，長度為3.8米。內模骨架采用[14槽鋼、[12槽鋼和[8槽鋼，面板為5mm厚的鋼板，利用槽鋼開長槽口實現內模尺寸變化要求，內模長度3.8米。



　　 5.1.6、行走系統



　　行走系統由滑靴、走行軌、鋼支墩、滑行梁、拖移收緊設備等組成。鋼支墩采用雙榀[32槽鋼內設δ=10mm鋼板的加勁鋼板，滑靴為[36槽鋼內設加勁板，走行軌采用兩根[25槽鋼組成，滑行梁為2[32槽鋼加工而成，走行軌下鋪設鋼支墩和雜木加載時橋上和橋下應由專人進行計量，嚴禁盲目加載。 



　　 5.1.7、貝雷梁的錨固系統 



　　 錨固系統由錨桿、扁擔梁、連接器、千斤頂等組成。
