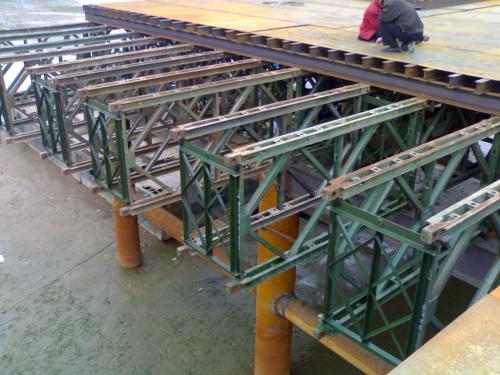

鋼筋混凝土結構施工中，可與扣件式鋼管腳手架或碗扣式腳手架聯合使用，組成新的模板支撐體系。 貝雷梁結構由上下弦桿、豎桿及斜桿焊接而成。上下弦桿的一端為陰頭，另一端為陽頭。陰陽頭有銷栓孔。兩節貝雷梁連接時，將一節的陽頭插入另一節的陰頭內，對準銷子孔，插上銷子即可。下面杭州貝雷梁出租公司帶大家看貝雷梁兩端的銷釘孔安裝時，要求是什么：

       加強弦桿是為了提高貝雷梁的抗彎能力，發揮貝雷梁腹桿的抗剪作用。加強弦桿兩端設有陰陽頭，中部設有支撐架孔與弦桿螺栓孔。弦桿螺栓孔板反焊于桿件的一面，使連接加強弦桿與貝雷梁的弦桿螺帽不致外露，保證貝雷梁推出時順利通過滾軸。



　　弦桿焊有多塊帶圓孔的鋼板，其中有：弦桿螺栓孔，在拼裝雙層或加強貝雷梁時，在此孔插貝雷梁螺栓或弦桿螺栓，使雙層貝雷梁或貝雷梁與加強弦桿結合起來;支撐架孔用于安裝支撐架。下弦桿兩端鋼板上的圓孔及弦桿槽鋼腹板上的長圓孔叫做風構孔，用以連接抗風拉桿。下弦桿設有塊橫梁墊板，上有栓釘，以固定橫梁位置。端豎桿有支撐架孔，為安裝支撐架、斜撐與聯板用。端豎桿及中豎桿的矩形孔叫做橫梁夾具孔，用來安裝橫梁夾具。　　



　　斜撐的作用在于增加貝雷梁的橫向穩定，其兩端各有一空心圓錐形套筒，上端連于貝雷梁端豎桿支撐架孔，下端則連在橫梁短柱上。斜撐與貝雷梁和橫梁的連接用斜撐螺栓。

      桿上還備有反向螺紋的松緊螺旋套，用來調整拉桿長度。螺旋套內設有稱作“長度指示塊”小墊塊。轉動螺旋套至桿端觸及墊塊，表示拉桿已處于正確長度。螺旋套一端并附設銷緊螺母，以防拉桿松脫。 在貝雷梁上設置模板支撐的扣件式(碗扣式)鋼管腳手架，其間距為沿貝雷梁長向為 900mm(可根據計算調整)，另一方向為貝雷梁間距，橫向按立桿間距設置水平桿，上一步橫桿距模板面板的距離不得大于 300mm。為便于操作同時作為高空防護用，在貝雷梁上滿鋪不小于 50mm厚木板。組成模板支撐體系。



　　聯板用撐架螺栓連在第二排與第一排貝雷梁的端豎桿上，支撐架用撐架螺栓連接于第一排與第二排貝雷梁之間，使成一整體。架設雙排單層貝雷梁時，每節貝雷梁(或加強弦桿)頂面之中央水平位置各安裝一個;雙排雙層時，除在上層每節貝雷梁(或加強弦桿)頂面中央的水平位置各用一個外，每節上層貝雷梁后端豎桿上也裝一個 ,上述斜撐、支撐架及聯板都備有空心圓錐形套筒，安裝時如套筒不能完全壓入孔眼，只需旋緊螺栓，套筒自可導入孔眼內。 貝雷梁兩端各有一個銷釘孔，并有用鏈條系掛的銷釘，利用該銷釘使抗風拉桿與貝雷梁連接。桿中部設有連接夾，以便彎折，便于運輸。



　　施工操作： 工藝流程： 地面拼裝——塔吊吊裝——現場加固——高空防護——搭設扣件式腳手架模板體系



　　塔吊吊裝：考慮到該中空部位跨度 16.8 米 ，需要組裝成的貝雷梁 18 米 ，單片貝雷梁重 1.8 噸，再結合現場 QTZ5012 型塔吊的起重量和塔基距離貝雷梁所在位置的關系，通過計算該塔吊完全能夠一次性起重整片貝雷梁。每片貝雷梁用兩根鋼絲繩吊裝，起吊點距離組裝好的貝雷梁端頭 4.5 米。

  　 地面拼裝： 貝雷梁通過兩端部的子母接頭相連(如下圖所示)，在子母接頭的圓孔中穿上銷釘后插銷鎖定。每片貝雷梁需 6 個單片組成 3 × 6= 18 米 長。組裝完成后檢查銷釘是否牢靠

       為了上部扣件式滿堂腳手架搭設時的安全防護，在貝雷梁外邊間距 1300mm 懸挑 10# 槽鋼，外出長度 1500m 。槽鋼上面鋪設安全平網，外側搭設雙排腳手架，高度直至超出上部操作面 1500mm 。具體安裝方法如下圖所示。 搭設扣件式模板支撐體系：在貝雷梁上設置模板支撐的扣件式鋼管腳手架，其間距為沿貝雷梁長向為 900mm (兩頭端部可作調整，但至大間距不得大于 900mm )，另一方向為貝雷梁間距，橫向按立桿間距設置水平桿，上一步橫桿距模板面板的距離不大于 300mm 。



　　塔吊起吊點距離塔身不得超過 38 米 。首片按操作面上彈出的線就位后，立即用鋼管斜撐加固，扣件扣緊，以免整片貝雷梁傾倒傷人。(附圖) 現場加固：每片貝雷梁之間必須用配套連接件加固，保證貝雷梁不位移，中間加以斜撐，防止傾覆。具體加固方法見附圖。兩端頭及每隔 3 米 必須加設一道剪刀撐。 高空防護：為便于操作，同時作為高空防護用，在貝雷梁上滿鋪不小于 50mm 厚木跳板。在貝雷梁外邊( 1-A 軸南側)沒有任何遮攔物，工人操作時必須系上安全帶。　



　　在澆注 14 層結構頂板時，操作工人時刻觀測貝雷梁及其支撐體系的安全穩定情況。



　　貝雷梁的拆除： 14 層頂板結構混凝土同條件養護試塊強度滿足設計要求后，先拆除腳手架及模板支撐，框架柱內側貝雷梁先拆除至里端一組，然后自內向外逐片搬運至內側平臺板上拆除，拆散后貝類片采用人貨電梯運輸到地面。框架柱外側的貝雷梁由于外腳手架阻礙，塔吊無法滿足運輸要求;在 14 層頂框架梁底預埋 3 個Ф 18 吊環，拆除時將貝雷梁吊起，自中部拆散，往兩邊拖至現澆平臺上進行拆除。搭設滿堂腳手架，需用Φ 48× 3.5mm鋼管 24748m，扣件 17206個。使用滿堂腳手架共需費用約 33562元。



　　使用貝雷梁，需用 3× 1.5m貝雷梁 60片。使用貝雷梁體系共需費用約 12008元。 兩相比較，使用貝雷梁體系比使用滿堂腳手架節省費用： 33562-12008=21554元。使用貝雷梁體系僅占使用滿堂腳手架費用的 35.8%。另外搭設滿堂腳手架需 4天時間，而搭設貝雷梁體系僅需要 2天時間，大大縮短了工期。 貝雷梁安全穩定性比較好，在上面滿鋪腳手板，工人操作安全可靠，消除了高大腳手架失穩、坍塌等安全隱患。
